Esercizio n. 17

Il comando PTRATT

Nel corso dell'esercizio, per una migliore comprensione dell'utilizzo di AutoCAD,  vengono utilizzate le seguenti convenzioni

Come diciassettesimo esercizio proviamo a disegnare il simbolo della Regione Lombardia utilizzando il comando CERCHIO, SERIE e PTRATT

Cominciamo, utilizzando il comando CERCHIO a tracciare una circonferenza di raggio unitario.

Digitiamo il comando CERCHIO nella riga di comando e premere Invio

AutoCAD chiederà: Specificare centro del cerchio o [3P/2P/Ttr (tangente tangente raggio)]:

Scegliamo di cominciare il nostro disegno nell'origine degli assi e digitiamo quindi il valore 0,0 seguito da Invio

AutoCAD chiederà:  Specificare raggio del cerchio o [Diametro]

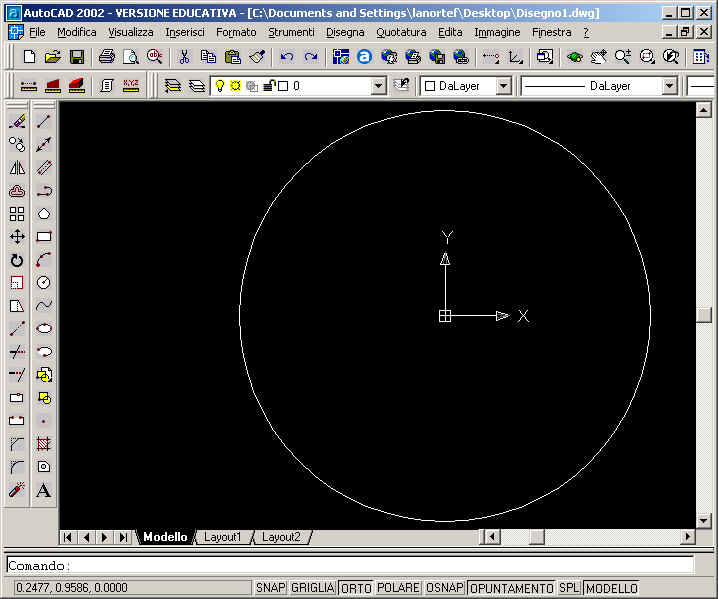

Dal momento che vogliamo disegnare un cerchio di diametro unitario, dovremo digitare 1 seguito da Invio

Tracciamo a partire da centro della circonferenza un segmento orizzontale AB

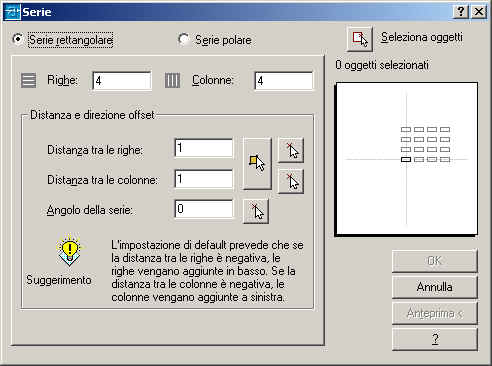

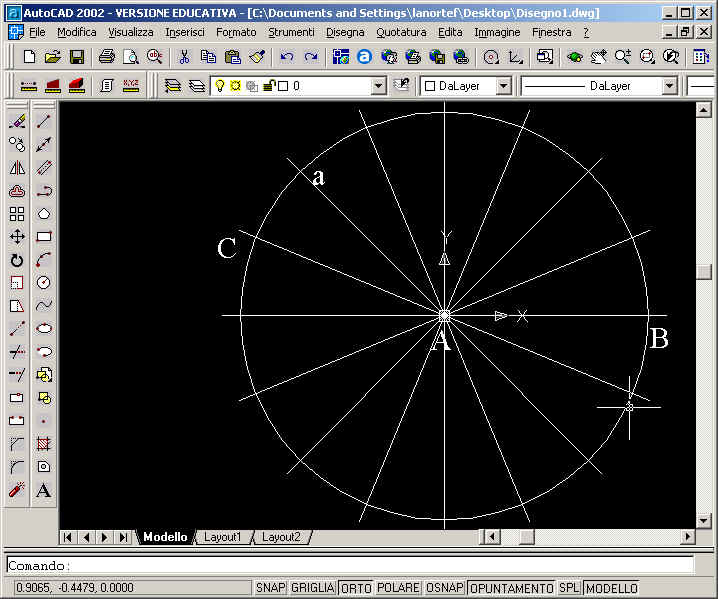

Digitiamo il comando SERIE nella riga di comando e premiamo Invio; otterremo la seguente schermata

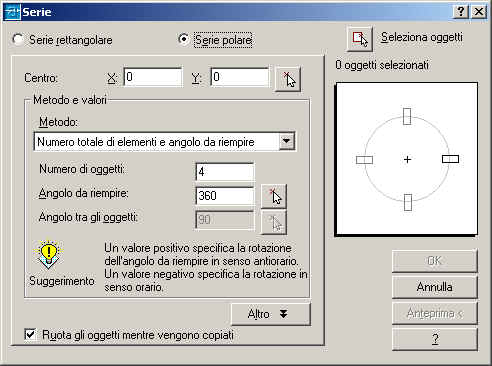

Scegliamo l'opzione Serie polare e verrà visualizzata la seguente finestra

Dal momento che desidero suddividere la circonferenza in 16 parti

Centro Selezioni il centro della circonferenza

Numero di oggetti  16

Angolo da riempire 360

Clicchiamo infine Seleziona oggetti

Con il tasto sinistro del mouse selezioniamo il segmento AB e premiamo  quindi Invio.

Si ritorna in questo modo alla finestra precedente, nella quale però, a differenza della precedente, comparirà l'indicazione 1 oggetto selezionato

Diamo ancora una rapida controllata ai valori impostati (è infatti sempre possibile che qualche parametro durante l'operazione di selezione dell'oggetto venga modificato di default) e clicchiamo OK.

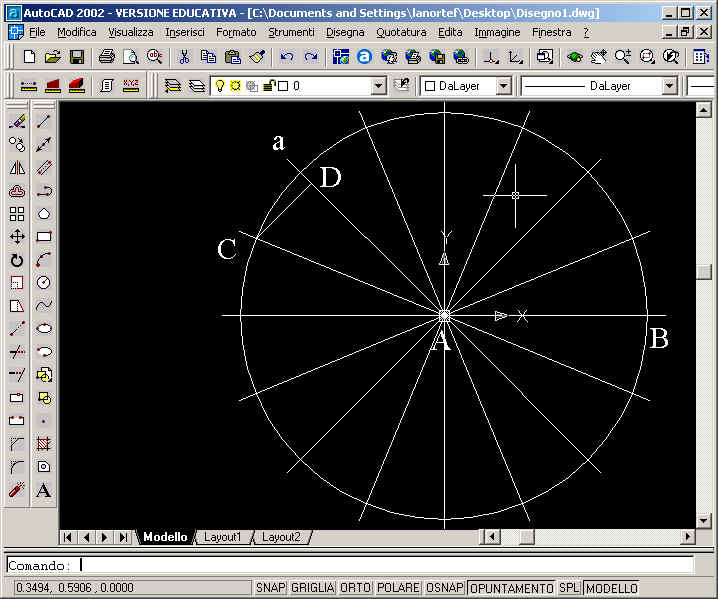

Traccio ora dal punto C un segmento perpendicolare al segmento a sfruttando gli OSNAP

Tracciamo ora una circonferenza con centro in C e raggio CD

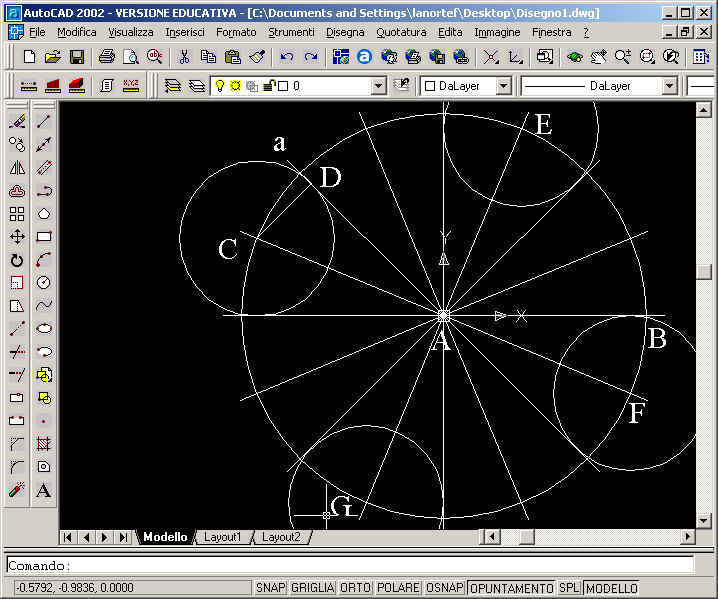

Ripetendo lo stesso procedimento costruiamo circonferenze di raggio CD e centri in E, F, G.

In modo più veloce si può però procedere nel modo seguente:

Digitiamo il comando COPIA nella riga di comando e premiamo Invio

AutoCAD chiederà: Selezionare oggetti:

Selezioniamo il cerchio appena disegnato e premiamo invio

AutoCAD chiederà: Specificare punto base o spostamento oppure [Multiplo]:

Volendo fare più copie digitiamo M seguito da Invio

AutoCAD chiederà: Specificare punto base:

Come punto base, utilizzando l'OSNAP Centro, scegliamo il punto C

AutoCAD chiederà: <Utilizza primo punto come spostamento>

Scegliamo quindi, sfruttando l'OSNAP Centro,  rispettivamente i punti E, F, G ed al termine premiamo invio.

Otterremo il seguente risultato

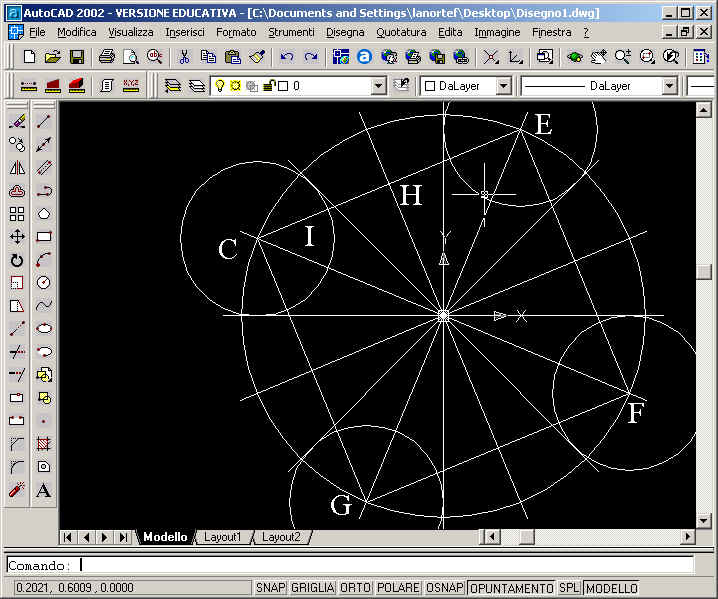

Costruiamo ora un quadrato con vertici C, E, F, G

Tracciamo ora una circonferenza con centro in H e raggio HI

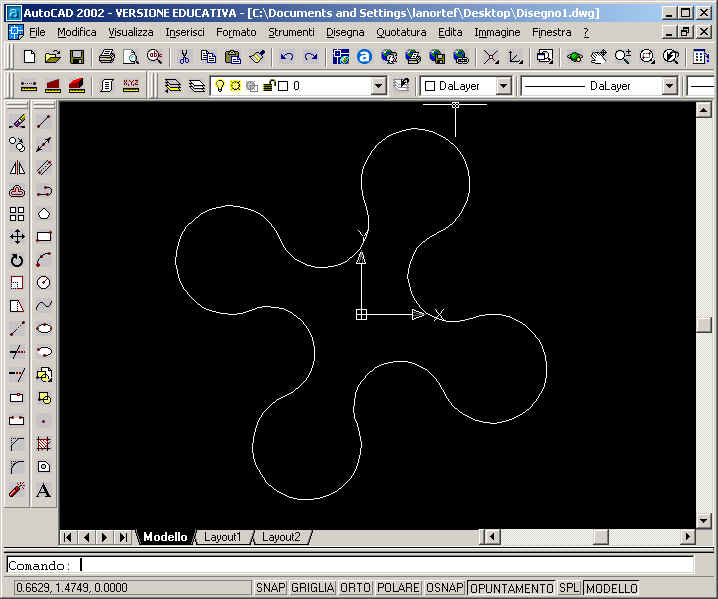

Utilizziamo il comando SPEZZA per eliminare le parti che non ci interessano, ripetiamo lo stesso procedimento per tre volte (oppure molto più intelligentemente utilizziamo il comando SERIE e cancelliamo tutte le linee di costruzione. Otterremo il seguente risultato.

Non resta ora che eseguire il riempimento del contorno creato

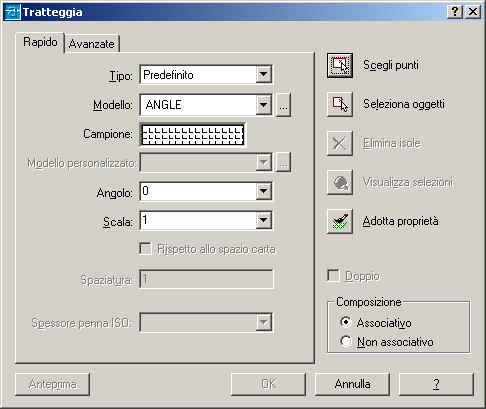

Digitiamo il comando PTRATT nella riga di comando e premiamo Invio; otterremo la seguente schermata

Dal momento che colorare in modo continuo l'oggetto creato seleziono

Tipo Predefinito

Modello  Solid

Clicchiamo infine Seleziona oggetti e clicchiamo con il tasto sinistro del mouse in un punto qualunque all'interno dell'oggetto digitando invio

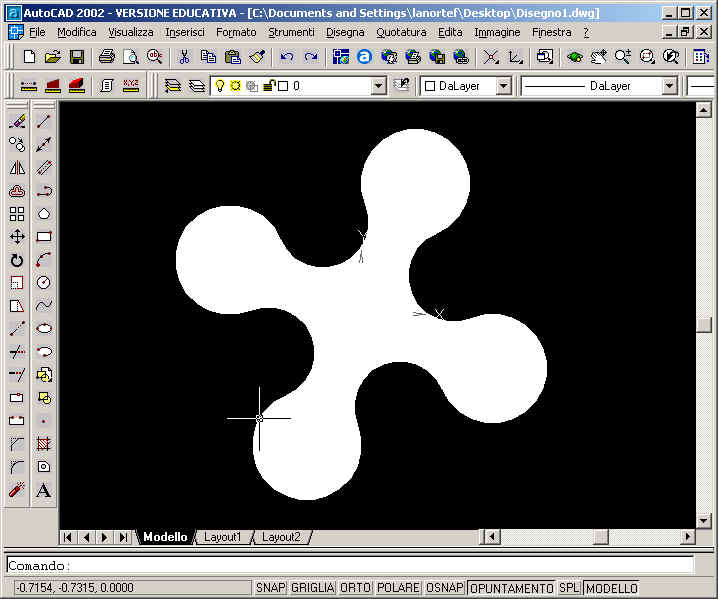

Clicchiamo infine OK ed otterremo il seguente risultato

Per scaricare il file es17.dwg in formato AutoCAD 2002 cliccare qui.

Se avete dei problemi a completare il disegno non esitate a contattare lanorte@mediacom.it
