Esercizio n. 14

Il comando Allunga

Nel corso dell'esercizio, per una migliore comprensione dell'utilizzo di AutoCAD,  vengono utilizzate le seguenti convenzioni

Come allungare un segmento di una quota percentuale

Immaginiamo di voler allungare il segmento AB di una percentuale pari al 10%

Digitiamo il comando ALLUNGA nella riga di comando e premiamo Invio

AutoCAD chiederà: Selezionare un oggetto o [DElta/Percento/Totale/DInamico]:
Dal momento che vogliamo ottenere un incremento percentuale digitiamo P seguito da Invio

AutoCAD chiederà: Digitare lunghezza percentuale <0.0000>

Dal momento che vogliamo incrementare il segmento del 10% digitiamo 110 seguito da Invio

Da ultimo AutoCAD chiederà: Selezionare oggetto da cambiare o [Annulla]

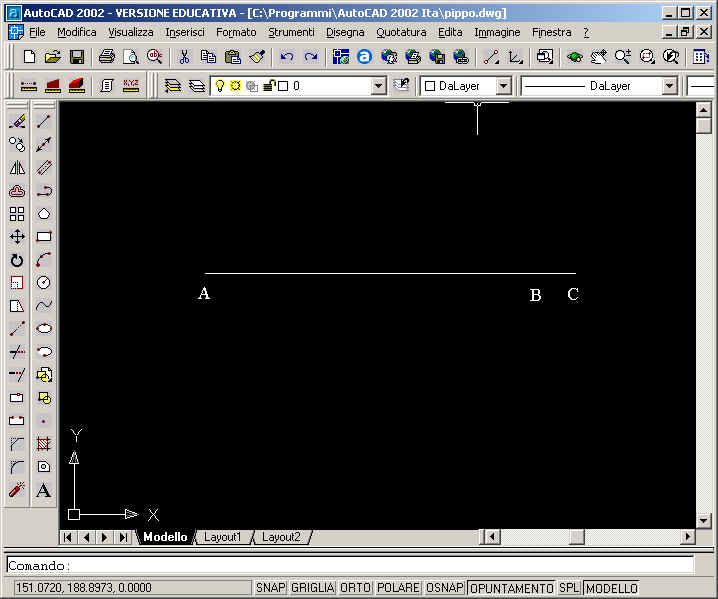

Selezioniamo con il mouse il segmento AB ed otterremo il seguente risultato

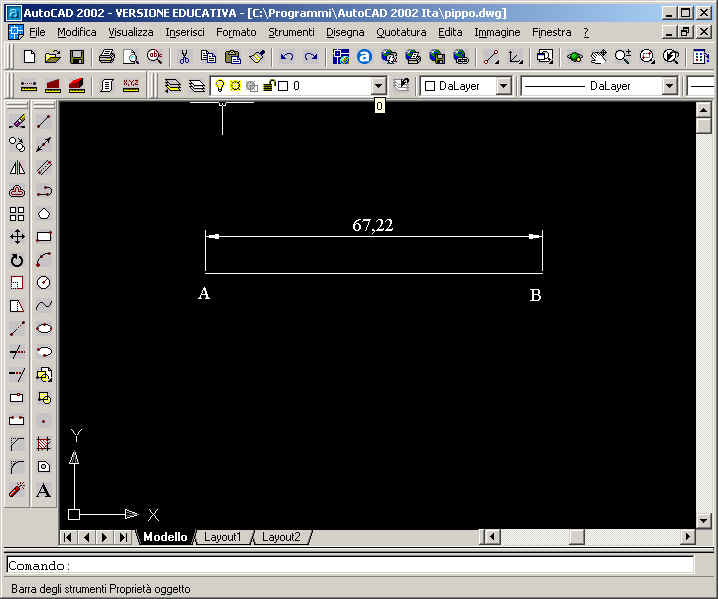

Come allungare un segmento specificando la lunghezza assoluta totale

Immaginiamo di voler allungare il segmento AB specificando la lunghezza assoluta totale rispetto ad un punto finale fisso.

Desidero che il segmento AB diventi di lunghezza 85

Digitiamo il comando ALLUNGA nella riga di comando e premiamo Invio

AutoCAD chiederà: Selezionare un oggetto o [DElta/Percento/Totale/DInamico]:
Dal momento che vogliamo ottenere una lunghezza assoluta totale digitiamo T seguito da Invio

AutoCAD chiederà: Specificare lunghezza totale o [Angolo] <0.0000)

Dal momento che vogliamo che la lunghezza assoluta del segmento AB diventi 85 digitiamo 85 seguito da Invio

Da ultimo AutoCAD chiederà: Selezionare oggetto da cambiare o [Annulla]

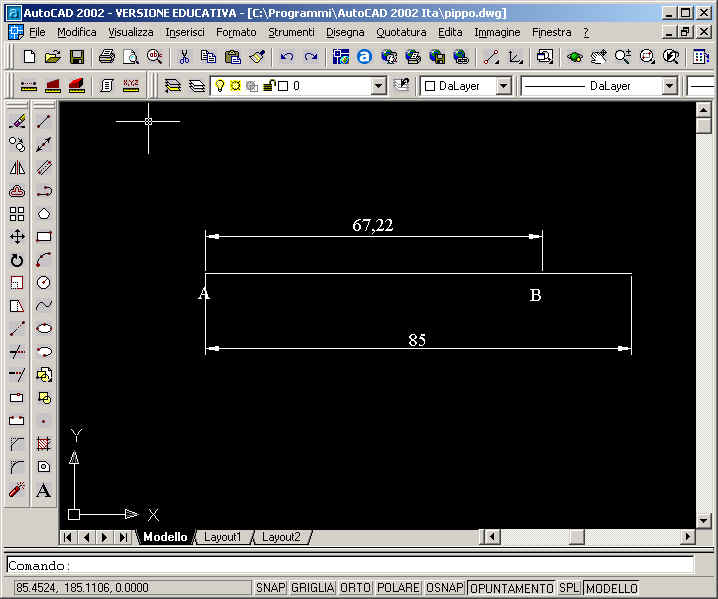

Selezioniamo con il mouse il segmento AB ed otterremo il seguente risultato

Come allungare un arco

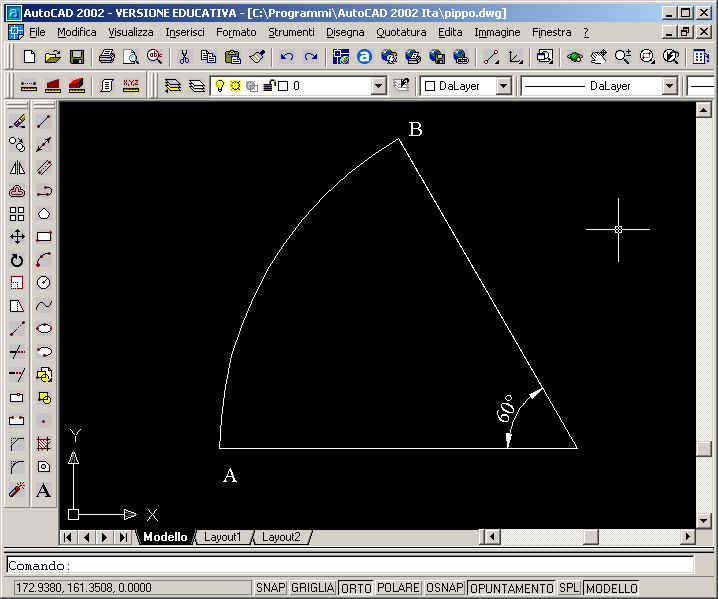

Immaginiamo di voler allungare l'arco AB fino ad un angolo di 75°

Digitiamo il comando ALLUNGA nella riga di comando e premiamo Invio

AutoCAD chiederà: Selezionare un oggetto o [DElta/Percento/Totale/DInamico]:
Dal momento che vogliamo ottenere un incremento digitiamo DEL seguito da Invio

AutoCAD chiederà: Digitare delta lunghezza o [Angolo] <0.0000>

Dal momento che vogliamo incrementare un angolo digitiamo A seguito da Invio

AutoCAD chiederà: Digitare delta angolo <0>:

Dal momento che vogliamo incrementare l'angolo da 60° a 15° digitiamo 15 seguito da Invio

Da ultimo AutoCAD chiederà: Selezionare oggetto da cambiare o [Annulla]

Selezioniamo con il mouse l'arco AB ed otterremo il seguente risultato
