Esercizio n. 12

Formattazioni particolari di un testo multilinea

Nel dodicesimo esercizio analizziamo alcune proprietà e funzioni di un testo multilinea, che ci possono consentire di arricchire notevolmente la qualità delle annotazioni sui nostri disegni

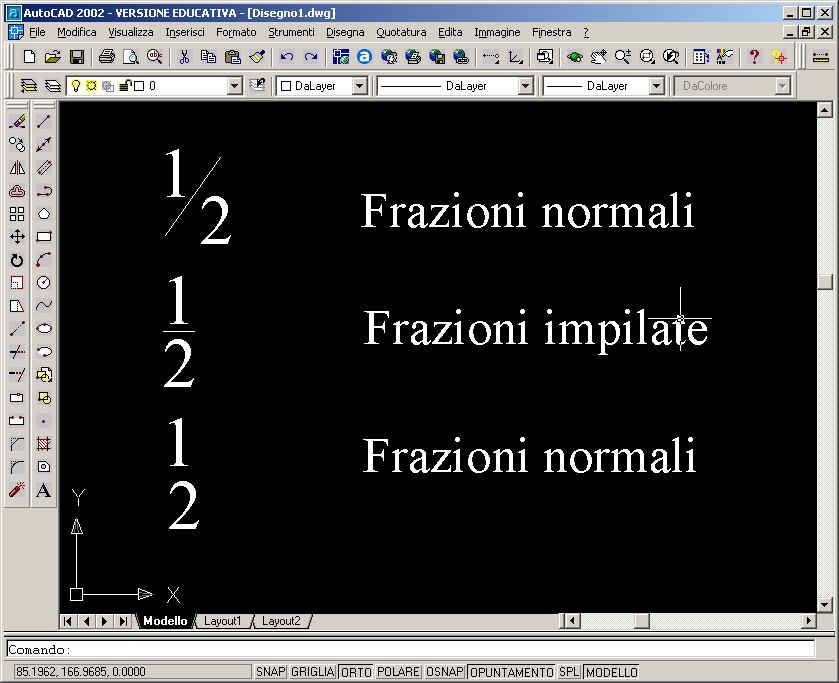

Come primo esercizio vediamo come creare un testo impilato

1. Dal menu Disegna, scegliere Testo, quindi scegliere Testo multilinea.

2. Specificare la posizione del riquadro di testo e le altre proprietà.

3. Nella finestra di dialogo Modifica testom, scegliere la scheda Caratteri, se non è già visualizzata.

4. Digitare il testo che si desidera impilare separato da uno dei seguenti caratteri:

• La barra (/) impila il testo verticalmente, separato da una linea orizzontale.

• Il cancelletto (#) impila il testo diagonalmente, separato da una linea diagonale.

• L'accento circonflesso (^) crea una pila di tolleranza, non separata da una linea.

Se si digitano numeri separati da caratteri di impilamento e quindi si digita un carattere non numerico o si preme BARRA SPAZIATRICE, viene visualizzata la finestra di dialogo Proprietà impilaggio automatico. È possibile impilare automaticamente i numeri (non il testo non numerico) e rimuovere gli spazi vuoti iniziali. È possibile anche specificare se la barra crea una frazione diagonale o verticale. Se non si desidera utilizzare AutoStack, scegliere Annulla per chiudere la finestra di dialogo.

5. Selezionare il testo da impilare e scegliere il pulsante Impilamento sulla barra degli strumenti.

6. Scegliere Salva.

Attenzione: le release precedenti di AutoCAD e AutoCAD LT non supportano le frazioni diagonali. Se si salva il disegno in un formato precedente di AutoCAD, le frazioni diagonali vengono convertite in frazioni orizzontali. Tutte le frazioni vengono convertite in frazioni diagonali quando il disegno viene riaperto in AutoCAD 2000 e release successive, anche se l'oggetto di testo multilinea conteneva sia frazioni verticali che diagonali prima del salvataggio in un formato precedente.

È possibile impostare AutoCAD per impilare automaticamente i caratteri numerici digitati prima e dopo la barra, il segno di cancelletto o l'accento circonflesso. Ad esempio, se si digita 1#3 seguito da un carattere non numerico o da uno spazio, viene visualizzata la finestra di dialogo Proprietà impilaggio automatico. È possibile modificare le impostazioni per specificare le preferenze di formattazione.

AutoStack impila solo i caratteri numerici digitati immediatamente prima e dopo la barra, il segno di cancelletto e l'accento circonflesso. Per impilare caratteri non numerici o testo contenente spazi, selezionare il testo e scegliere il pulsante Impilamento/Annulla impilamento nella scheda Caratteri della finestra di dialogo Modifica testom.

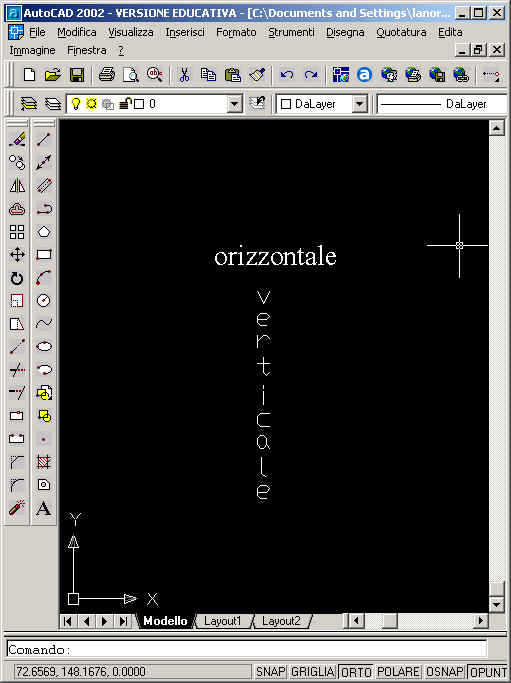

Come secondo esercizio vediamo come orientare il testo in verticale

In AutoCAD le righe vengono orientate in verticale oppure in orizzontale. Il testo può avere un orientamento verticale solo se il font associato supporta il doppio orientamento. È possibile creare più righe di testo verticale. Ogni riga successiva viene disegnata a destra di quella precedente. L'angolo di rotazione normale per il testo verticale è di 270 gradi.

Per impostare l'orientamento verticale in uno stile di testo è necessario

1. Dal menu Formato, scegliere Stile di testo.
2. Nella finestra di dialogo Stile di testo, selezionare uno stile dall'elenco Nome dello stile.
3. Scegliere Verticale.
4. Per aggiornare il testo presente nel disegno che utilizza questo stile, scegliere Applica.
5. Scegliere Chiudi.

Se avete dei problemi a completare il disegno non esitate a contattare lanorte@mediacom.it
