Esercizio n. 6

Disegnare rette e raccordi

Nel corso dell'esercizio, per una migliore comprensione dell'utilizzo di AutoCAD,  vengono utilizzate le seguenti convenzioni

Come sesto esercizio proviamo a disegnare la sagoma del cosiddetto "galletto" utilizzando i comandi LINEA, OFFSET, CIMA, SPEZZA, RUOTA, RACCORDO

Cominciamo a tracciare il segmento di base: digitiamo il comando LINEA nella riga di comando e premiamo Invio

AutoCAD chiederà: Specificare il primo punto:

Se scegliamo di cominciare il nostro disegno nell'origine degli assi digitiamo allora il valore 0,0 seguito da Invio

AutoCAD chiederà: Specificare punto successivo o [Annulla]:

Dal momento che la base ha una larghezza di 41 mm (Dimensione D)  dovremo digitare il valore 41,0 seguito da Invio

Alla domanda di AutoCAD : Specificare punto successivo o [Annulla]:    premere Invio

Se la rappresentazione dell'origine degli assi infastidisce è possibile eliminarne la visualizzazione selezionando dal menù a tendina Visualizza, Visualizzazione, Icona UCS e quindi deselezionare On

Utilizzando il comando OFFSET creiamo una retta parallela distante 3 mm (Dimensione h)

Digitiamo il comando OFFSET nella riga di comando e premiamo Invio

AutoCAD chiederà: Specificare distanza dello sfalsamento o [Punto] <1.0000>:

Digitiamo 3 e premiamo Invio

Clicchiamo con il mouse in un punto dello schermo al di sotto del segmento di base

Premendo Invio AutoCAD disegnerà un segmento parallelo al precedente

Tracciamo a questo punto l'asse di simmetria del disegno

digitiamo il comando LINEA nella riga di comando e premiamo Invio

AutoCAD chiederà: Specificare il primo punto:

Utilizzando l'OSNAP Medio clicchiamo sul pulsante corrispondente della barra degli snap ad oggetto

AutoCAD chiederà: Specificare primo punto: _mid di

con il mouse avviciniamo il cursore al punto medio del segmento in basso fino a quando comparirà il triangolo che è il simbolo che contraddistingue l'OSNAP medio e quindi clicchiamo il tasto sinistro del mouse

AutoCAD chiederà Specificare secondo punto di interruzione:

Verificando che la modalità Orto sia attivata (se non lo è premere il tasto F8) clicchiamo con il tasto sinistro del mouse in un punto in alto allo schermo.

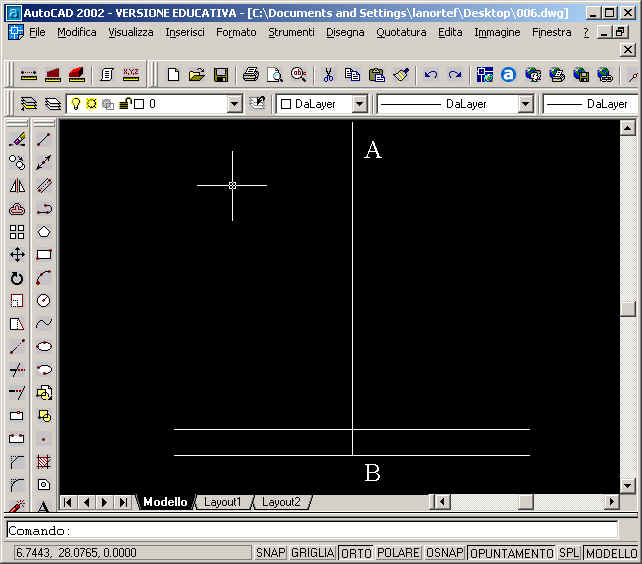

Otterremo il seguente risultato

Utilizzando il comando OFFSET creiamo due retta parallele all'asse AB distanti rispettivamente 7,5 mm (Dimensione d1/2)  otterremo il seguente risultato (non fate caso per il momento ai colori)

Utilizziamo il nuovo comando CIMA, che rappresenta un modo veloce per creare una linea tra due linee non parallele. In genere viene utilizzato per rappresentare una smussatura in corrispondenza di un angolo.

Digitiamo il comando CIMA nella riga di comando e premiamo Invio

AutoCAD chiederà: Selezionare prima linea o [Polilinea/Distanze/Angolo/Taglia/Metodo]:

Digitiamo A per scegliere l'opzione Angolo e premiamo Invio

AutoCAD chiederà: Specificare lunghezza di cimatura sulla prima linea <20.0000>:

Digitiamo 0

AutoCAD chiederà: Specificare angolo di cimatura dalla prima linea <0>:

Digitiamo 0

AutoCAD chiederà nuovamente: Selezionare prima linea o [Polilinea/Distanze/Angolo/Taglia/Metodo]:

A questo punto selezioniamo con il mouse il segmento a cliccando all'interno dell'intervallo individuato dal colore rosso

AutoCAD chiederà: Seleziona la seconda linea:

Selezioniamo con il mouse il segmento b e premiamo Invio

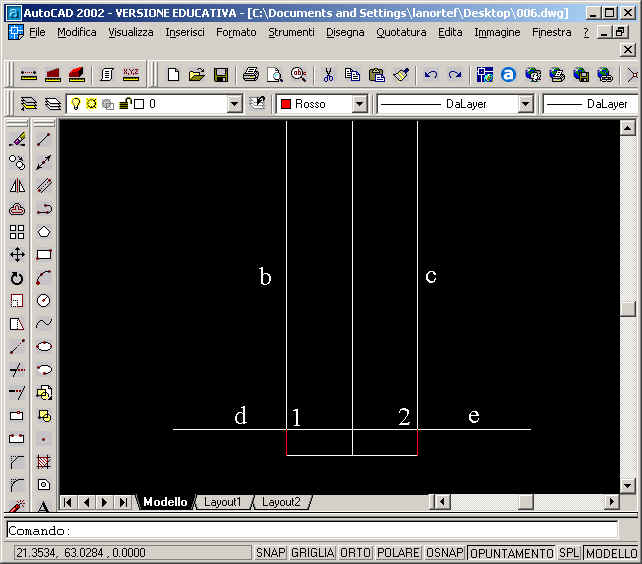

Ripetiamo lo stesso procedimento con il segmento c (si noti che non è necessario specificare nuovamente la lunghezza e l'angolo di cimatura poiché dopo la prima volta sono stati acquisiti come standard i parametri che abbiamo immesso) ed otterremo il seguente risultato

Digitiamo il comando SPEZZA nella riga di comando e premiamo Invio

AutoCAD chiederà: Selezionare oggetto:

Selezioniamo, cliccandolo con il mouse, il segmento d

AutoCAD chiederà: Specificare secondo punto di interruzione o [Primo punto]:

Scegliamo l'opzione primo punto digitando P seguito da Invio

AutoCAD chiederà Specificare primo punto di interruzione:

Utilizzando l'OSNAP Intersezione clicchiamo sul pulsante corrispondente della barra degli snap ad oggetto

AutoCAD chiederà: Specificare primo punto di interruzione: _int di

con il mouse avviciniamo il cursore al punto 1  fino a quando comparirà la X che è il simbolo che contraddistingue l'OSNAP intersezione e quindi clicchiamo il tasto sinistro del mouse

AutoCAD chiederà Specificare secondo punto di interruzione:

Utilizzando ancora l'OSNAP Intersezione clicchiamo sul pulsante corrispondente della barra degli snap ad oggetto

AutoCAD chiederà: Specificare secondo punto di interruzione: _int di

con il mouse avviciniamo il cursore al punto 2  fino a quando comparirà la X che è il simbolo che contraddistingue l'OSNAP intersezione e quindi clicchiamo il tasto sinistro del mouse.

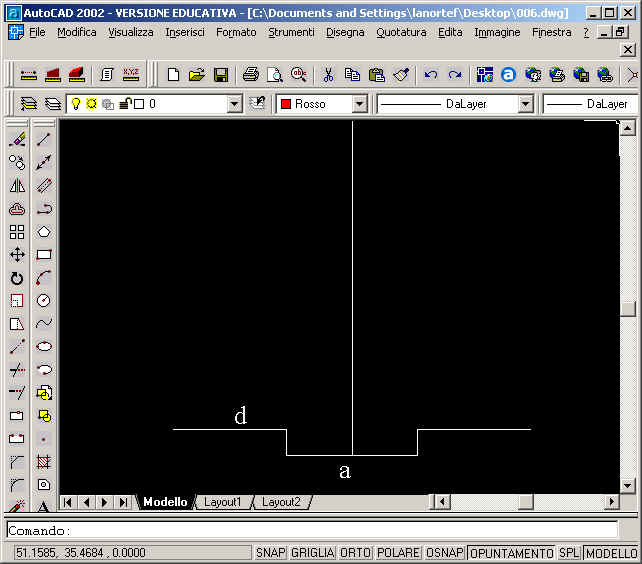

Ripetiamo ora il procedimento di cimatura tra i segmenti b e d e successivamente  tra i segmenti  c ed e sempre cliccando all'interno dell'intervallo individuato dal colore rosso (provate per curiosità a verificare che cosa accade se cliccate al di fuori di quell'intervallo) ed otterremo il seguente risultato

Utilizzando il comando OFFSET creiamo una segmento parallelo a d distante 20 mm (Dimensione H-h)

Digitiamo il comando OFFSET nella riga di comando e premiamo Invio

AutoCAD chiederà: Specificare distanza dello sfalsamento o [Punto] <1.0000>:

Digitiamo 20 e premiamo Invio

Clicchiamo con il mouse in un punto dello schermo al di sopra del segmento d

Premendo Invio AutoCAD disegnerà un segmento parallelo al precedente

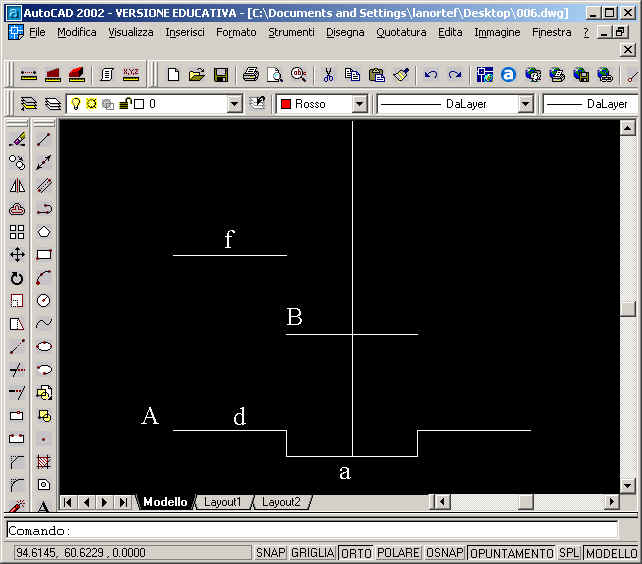

Utilizzando il comando OFFSET creiamo una segmento parallelo ad a distante 14 mm (Dimensione l)

Digitiamo il comando OFFSET nella riga di comando e premiamo Invio

AutoCAD chiederà: Specificare distanza dello sfalsamento o [Punto] <1.0000>:

Digitiamo 14 e premiamo Invio

Clicchiamo con il mouse in un punto dello schermo al di sopra del segmento a

Premendo Invio AutoCAD disegnerà un segmento parallelo al precedente

Si tratta ora di disegnare delle linee partendo dai punti A e B delle linee con angolo rispetto alla verticale di circa 8 gradi

Vediamo un possibile modo

Tracciamo dal punto A una linea verticale fino ad oltre il segmento f (a voi il compito di capire come utilizzando il comando LINEA e verificando che la modalità Orto sia attivata (se non lo è premere il tasto F8)

Utilizziamo il nuovo comando RUOTA, che consente di ruotare gli oggetti attorno ad un punto specificato.

Digitiamo il comando RUOTA nella riga di comando e premiamo Invio

AutoCAD chiederà: Selezionare oggetti:

Selezioniamo con il mouse il segmento g e premiamo Invio

AutoCAD chiederà: Specificare punto base:

Utilizzando l'OSNAP Fine clicchiamo sul pulsante corrispondente della barra degli snap ad oggetto

AutoCAD chiederà: Specificare punto base: _endp di

con il mouse avviciniamo al segmento fino verso il punto A fino a quando comparirà il quadratino che è il simbolo che contraddistingue l'OSNAP fine e quindi clicchiamo il tasto sinistro del mouse

AutoCAD chiederà: Specificare angolo di rotazione o [Riferimento]:

Digitiamo -8 (si ricordi che nello standard AutoCAD gli angoli sono positivi in senso antiorario) e premiamo Invio

Ripetiamo ora lo stesso procedimento dal punto B ricordando che in questo caso l'angolo di rotazione è 8 (senso orario) ed otterremo il seguente risultato

Dobbiamo ora raccordare con archi di circonferenza rispettivamente i segmenti g ed f  e i segmenti f ed h

Utilizziamo il nuovo comando RACCORDO, che consente di collegare due oggetti con un arco adattato in modo regolare in base ad un raggio specifico

Digitiamo il comando RACCORDO nella riga di comando e premiamo Invio

AutoCAD chiederà: Selezionare primo oggetto o [Polilinea/RAggio/Taglia]:

Digitiamo RA per scegliere l'opzione Raggio e premiamo Invio

AutoCAD chiederà: Specificare raggio di raccordo <10.0000>:

Digitiamo 1 scegliendo come raggio di raccordo 1 mm

AutoCAD chiederà nuovamente: Selezionare primo oggetto o [Polilinea/RAggio/Taglia]:

Con il mouse selezioniamo il segmento g

AutoCAD chiederà : Seleziona il secondo oggetto:

Con il mouse selezioniamo il segmento f

In questo modo abbiamo raccordato le linee g ed f con un raggio di curvatura di 1 mm

Ripetiamo lo stesso procedimento con i segmenti f ed h ed otterremo il seguente risultato

Si tratta ora di fare la stessa cosa sul lato destro: possiamo ripercorrere lo stesso procedimento fino a qui descritto, oppure utilizzare il nuovo comando SPECCHIO, che permette di crea un'immagine speculare di oggetti. Risulta estremamente utile per la creazione di oggetti simmetrici, in quanto è possibile creare facilmente una metà dell'oggetto, quindi creare un'immagine speculare invece di creare l'oggetto intero

Digitiamo il comando SPECCHIO nella riga di comando e premiamo Invio

AutoCAD chiederà: Selezionare oggetti:

Con il mouse, tenendo cliccato il tasto sinistro, selezioniamo l'intera figura

Digitiamo Invio

AutoCAD chiederà:  Specificare primo punto della linea speculare:

Utilizzando l'OSNAP Intersezione clicchiamo sul pulsante corrispondente della barra degli snap ad oggetto

AutoCAD chiederà: Specificare primo punto della linea speculare: _int di

con il mouse avviciniamo il cursore al punto B  fino a quando comparirà la X che è il simbolo che contraddistingue l'OSNAP intersezione e quindi clicchiamo il tasto sinistro del mouse

AutoCAD chiederà:  Specificare secondo punto della linea speculare:

Utilizzando l'OSNAP Intersezione clicchiamo sul pulsante corrispondente della barra degli snap ad oggetto

AutoCAD chiederà: Specificare secondo punto della linea speculare: _int di

con il mouse avviciniamo il cursore al punto A  fino a quando comparirà la X che è il simbolo che contraddistingue l'OSNAP intersezione e quindi clicchiamo il tasto sinistro del mouse

AutoCAD chiederà: Eliminare gli oggetti sorgente? [Sì/No] <N>:
Digitiamo N perché non vogliamo eliminare l'oggetto sorgente e premiamo Invio

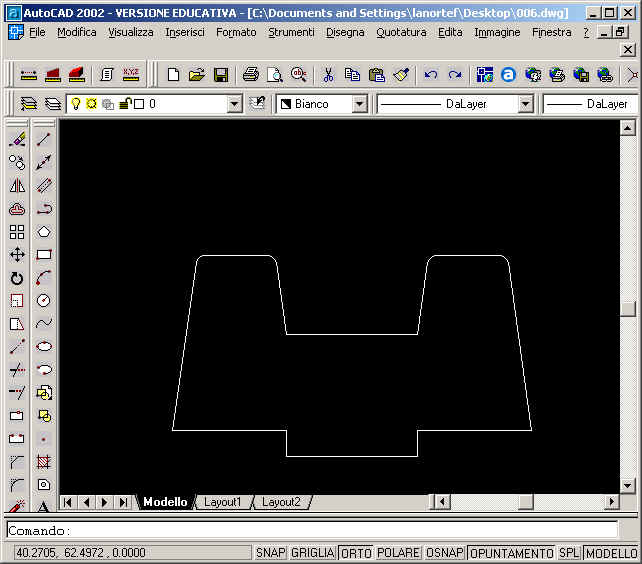

Se cancelliamo l'asse di simmetria otterremo finalmente il seguente risultato finale

Se avete dei problemi a completare il disegno non esitate a contattare lanorte@mediacom.it

Per scaricare il file 006.dwg in formato AutoCAD 2002 cliccare qui.
