Esercizio n. 1

Disegnare segmenti di linea retta

Nel corso dell'esercizio, per una migliore comprensione dell'utilizzo di AutoCAD,  vengono utilizzate le seguenti convenzioni

Come primo semplice esercizio cerchiamo di capire come tracciare segmenti di linea retta, utilizzando il comando LINEA

Come primo semplice esercizio proviamo a disegnare una una trave T a spigoli vivi (UNI 5681-73)

Cominciamo a tracciare la base b: digitare il comando LINEA nella riga di comando e premere Invio

AutoCAD chiederà: Specificare il primo punto:

Per immettere una coordinata assoluta (2D) è necessario digitare la coordinata utilizzando il seguente formato:

x,y

• X rappresenta la distanza e la direzione lungo l'asse orizzontale a partire dall'origine (0,0).

• Y rappresenta la distanza e la direzione lungo l'asse verticale a partire dall'origine (0,0)

Se scegliamo di cominciare il nostro disegno nell'origine degli assi digitiamo allora il valore 0,0 seguito da Invio

AutoCAD chiederà: Specificare punto successivo o [Annulla]:

Dal momento che la base ha una larghezza di 20 mm dovremo digitare il valore 20,0 seguito da Invio

AutoCAD chiederà nuovamente: Specificare punto successivo o [Annulla]:

in successione, per disegnare la nostra trave, andremo a digitare i seguenti valori:

20,4

12,4

12,24

8,24

8,4

0,4

0,0

Alla domanda di AutoCAD : Specificare punto successivo o [Annulla]:    premere Invio

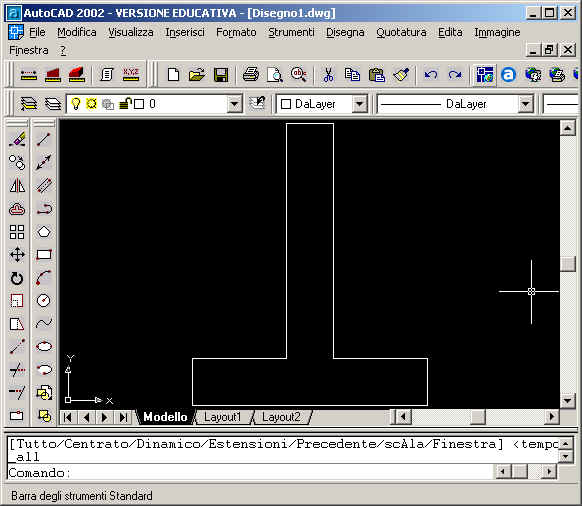

A questo punto selezioniamo Visualizza, Zoom, Tutto dai menù a tendina e, se l'esercizio è stato svolto correttamente, otterremo la sezione in scala della nostra trave.

Salviamo ora il nostro disegno con nome es01.

Per scaricare il file es01.dwg in formato AutoCAD 2002 cliccare qui.
